Cara membuat Tabel di AutoCAD

Penggunaan tabel biasanya dihubungkan dengan penggunaan excel untuk mendata berbagai hal. Pada tutorial sebelumnya saya sudah menunjukan bagaimana caranya mengimport tabel dari excel ke AutoCAD

Meskipun demikian, ada juga yang lebih suka membuat langsung tabel di AutoCAD dan pada kesempatan kali ini yang akan saya bahas adalah cara pembuatan tabel langsung di dalam AutoCAD. Bagaimana cara membuat kolom dan baris (row) pada tabel yang dibuat langsung di AutoCAD tersebut

Caranya :

Untuk membuat tabel langsung di AutoCAD, ikuti langkah-langkahnya sebagai berikut:

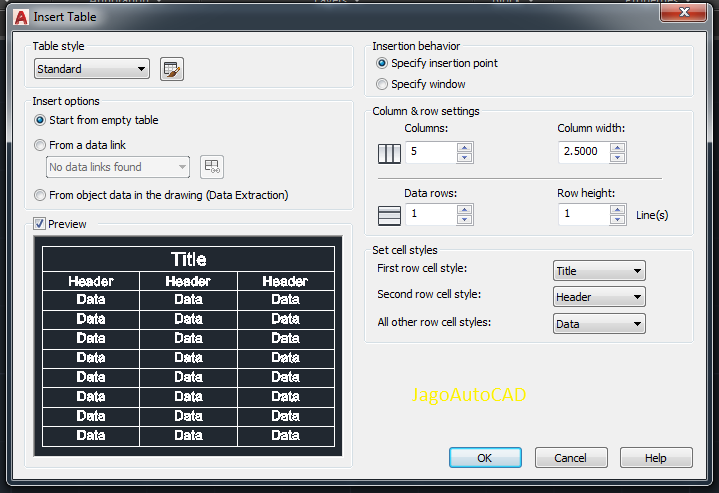

1. Jalankan perintah TABLE kemudian Enter. Maka akan muncul kotak dialog Insert Table

2. Pada pengaturan table style, pilih standard kemudian pada bagian insert option dibawahnya, pilih start from empty table

3. Selanjutnya kepengaturan disampingnya. Pada bagian insertion behavior, pilih specify insertion point.

4. Selanjutnya ini bagian yang paling penting. Pada bagian columns & row settings, pilihan column berarti jumlah kolom kesamping kemudian row jumlah baris kebawah

5. Pada bagian set cell style, disitu ada pilihan first row cell style dan second row cell style. Ini adalah pengaturan untuk 2 baris teratas (diluar dari jumlah row yang dimasukan di pengaturan sebelumnya). Silahkan anda pilih yang sesuai dengan keinginan anda. Lihat saja di preview tampilan diatas seperti apa jika anda merubah pilihan tersebut.

6. Sekarang klik OK jika sudah selesai. Klik dimana saja pada layar AutoCAD untuk memasangnya.

Semoga Bermanfaat.
