Import Tabel Dari Excel ke Autocad

Pada AutoCAD, anda dapat import Table Excel sebagai OLE Objek (Objeck Linking and Embedding) yang artinya objek import terhubung ke sumber original di Excel sehingga setiap perubahan yang anda lakukan pada Table di MS-Excel, maka secara otomatis akan merubah Tabel di AutoCAD. Selain itu, anda juga dapat import Table Excel menjadi  independen AutoCAD tanpa tergubung ke sumber original di Excel.

Caranya :

Berikut ini langkah-langkah untuk Import Table di MS-Excel ke dalam AutoCAD :

A. Import As Link

1. Buka file Excel anda kemudian pilih Table yang digunakan setelah itu Copy (CTRL + C)

2. Sekarang buka program AutoCAD, Jalankan Command : PA (PASTESPEC) kemudian Enter.

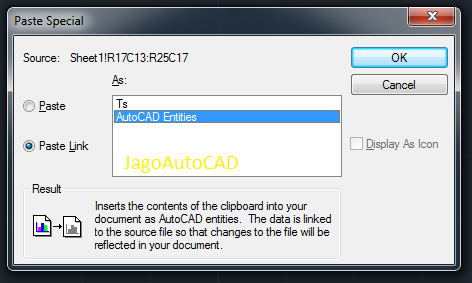

3. Pilih Paste Link kemudian pilih Ts (AutoCAD 2019), atau Microsoft Office Excel Worksheet lalu klik OK

4. Sekarang anda tinggal klik dimana lokasi penempatan objek Tabelnya

Table ini terhubung langsung dengan table induk/original-nya di Excel. Coba anda rubah isi table di Excel maka secara otomatis table di AutoCAD ini juga ikut berubah.

B. Import As AutoCAD Entity

Anda juga bisa import Tabel sebagi entitas tersendiri yang artinya terisolasi dari table di Excel, sehingga perubahan yang anda lakukan di Excel tidak langsung merubah table di AutoCAD.

Ulangi saja proses di atas namun pada langkah ke 3, ganti Ts (AutoCAD 2019), atau Microsoft Office Excel Worksheet menjadi AutoCAD Entities kemudian OK. klik dimana lokasi penempatan objek Tablenya.

Menggunakan cara ke 2 ini maka table tidak langsung berubah seperti cara pertama.

Caranya Praktis :

1. Copy tabel dari excel kemudian paste di AutoCAD.

ini yang biasa saya lakukan dari pada yang dua cara di atas. 😅

Semoga bermanfaat.
