Pada saat kita menggambar di AutoCAD terkadang kita menggambar sebuah objek berbentuk lingkaran (Circle). Ada beberapa cara yang bisa digunakan untuk menggambar lingkaran di AutoCAD, cara membuat lingkaran di AutoCAD sudah dinilai mudah oleh para pengguna AutoCAD. Cara tersebut diantaranya adalah sebagai berikut:
A. Menggunakan cara Radius "R".
B. Menggunakan cara Diameter "D".
C. Menggunakan cara 2 Point atau 2 titik.
D. Menggunakan cara 3 Point atau 3 titik.
E. Membuat lingkaran dengan cara tan, tan, radius.
F. Membuat lingkaran dengan cara tan, tan, tan.
Caranya adalah sebagai berikut:
A. Menggunakan cara Radius "R"
Digunakan apabila kita ingin membuat sebuah lingkaran dari besarnya jari-jari lingkaran yang sudah diketahui.
Caranya:
1. Ketik "C" ↲
2. Klik sembarang
3. Masukan nilai jari-jari kemudian ↲
B. Menggunakan cara Diameter "D"
Digunakan apabila kita ingin membuat sebuah lingkaran dari besaran diameter lingkaran yang sudah diketahui.
Caranya:
1. Ketik "C" ↲
2. Klik sembarang
3. Ketik "D"
3. Masukan nilai diameter kemudian ↲
C. Menggunakan cara 2 Point atau 2 Titik
Digunakan apabila kita tidak mengetahui nilai jari-jari atau diameter lingkaran yang ingin dibuat melainkan dibentuk dengan dua buah titik.
Caranya:
1. Ketik "C" ↲
2. Ketik "2P" ↲
3. Klik pada "titik 1" selanjutnya "titik 2"

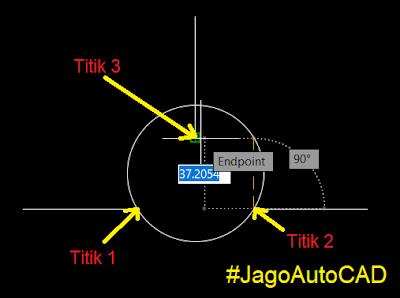

D. Menggunakan cara 3 Point atau 3 Titik
Digunakan apabila kita tidak mengetahui nilai jari-jari atau diameter lingkaran yang ingin dibuat melainkan dibentuk dengan tiga buah titik.
Caranya:
1. Ketik "C" ↲
2. Ketik "3P" ↲
3. Klik pada "titik 1" , "titik 2" dan selanjutnya "titik 3"
E. Membuat Lingkaran dengan Cara Tan, Tan, Radius.
Digunakan apabila kita membiut sebuah lingkaran diantara dua objek lingkaran dengan radius yang kita inginkan.
1. Ketik "C" ↲
2. Ketik "TTR" ↲
3. Klik pada "Tan 1" , "Tan 2" dan selanjutnya masukan angka "Radius"
F. Membuat Lingkaran dengan Cara Tan, Tan, Tan
Digunakan apabila kita membiut sebuah lingkaran diantara tiga objek.
1.Klik "Home"
2. Klik "Tan, Tan, Tan"
3. Klik pada "Tan 1" , "Tan 2" dan selanjutnya masukan angka "Radius"
